Instrukcja pomiaru uszczelnienia

Najwięcej problemów jest z określeniem uszczelnienia jakiego potrzebujemy. Dokładniej identyfikacją typu i wymiarów.

Wychodząc na przeciw najczęściej spotykanym problemów poniżej przedstawiamy jak w najprostszy sposób należy zidentyfikować i zmierzyć uszczelnienie mechaniczne.

1. Identyfikacja ogólna

Należy zidentyfikować tabliczki znamionowe pompy i ewentualny nadruk na uszczelnieniu. Czasami są one nie czytelne ale i tak w większości przypadków damy radę dobrać odpowiedni zamiennik uszczelnienia.

Musimy w pierwszej kolejności zidentyfikować typ samego uszczelnienia mechanicznego – jeśli nie potrafisz zrobić tego sam porównując swoje stare uszczelnienie z naszymi uszczelnieniami na stronie, nic straconego. Wyślij nam klika zdjęć najlepiej z boku uszczelnienia – zrobimy to za ciebie nie zapomnij żeby na zdjęciu był widoczny pierścień stały (najczęściej jest on na o-ringu lub na gumce o przekroju L).

2. Wymiary uszczelnienia

Jeśli chcemy dobrać odpowiednie uszczelnienie to musimy dokonać 5 pomiarów:

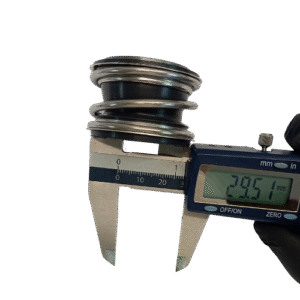

2.1. Średnica wałka lub tulei w miejscu osadzenia uszczelnienia

(najdokładniejszy pomiar)– lub samej części rotacyjnej – średnica wewnętrzna mierzona od tyłu uszczelnienia. W przypadku uszczelnienia ze sprężyną najlepiej jest ściągnąć sprężynę i dokonać pomiaru od środka uszczelnienia ale od jego tylnej części. U nas nazywamy to: d1

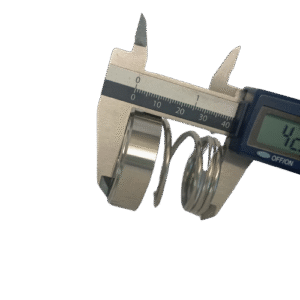

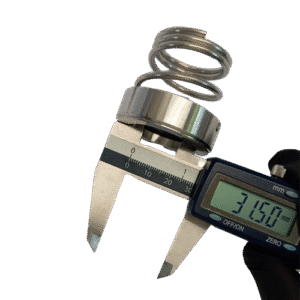

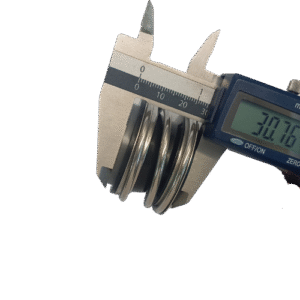

2.2. Długość części ruchomej (część ze sprężynką) skrajne wartości bez ucisku sprężyny

– u nas nazywamy to L1

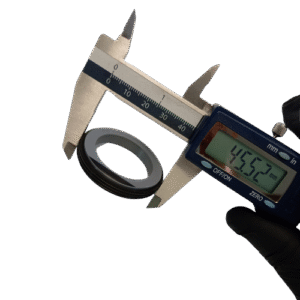

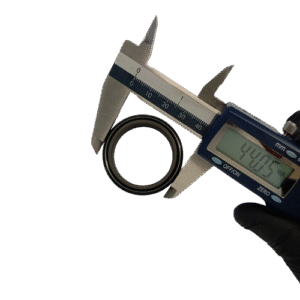

2.3. Średnica zewnętrzna pierścienia stałego ( może być na o-ringu lub na gumce o przekroju L)

– pomiaru należy dokonać delikatnie łapiąc pierścień z założonym elastomerem (gumką) /o-ringiem bez

ściskania – oznaczane jest literką D1 (zbyt mocne ściskanie może wprowadzać błędną identyfikację

gdyż różnice między pierścieniami są często bardzo małe).

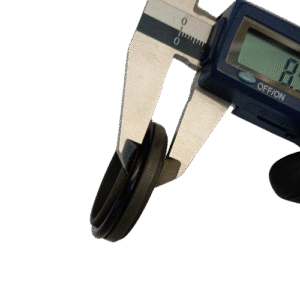

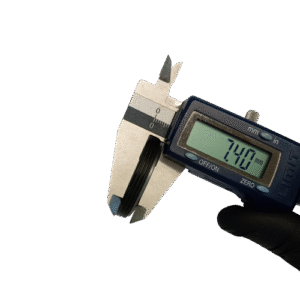

2.4. Wysokość pierścienia stałego wraz z elastomerem. W przypadku pierścienia na gumce o przekroju

L mierzymy normalnie. W przypadku o-ringa mierzymy łapiąc sam o-ring wraz z częścią ślizgową –

oznaczamy literą L2

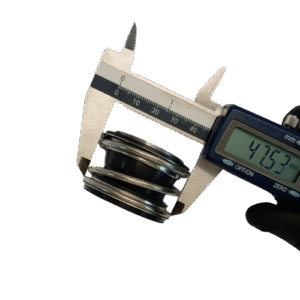

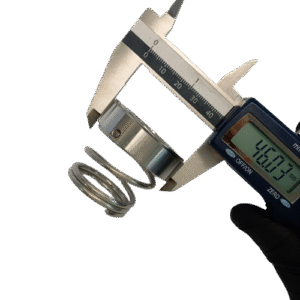

2.5. Średnica zewnętrzna całej części rotacyjnej/ruchomej – oznaczane jako d3

Jakie jest tłoczone medium?

To pytanie jest bardzo ważne i musimy to ustalić żeby prawidłowo dobrać materiały naszego uszczelnienia.

Potrzebujemy:

• temperatura tłoczonego medium – jeśli nie jest możliwa dokładne to chociaż w przybliżeniu.
• Rodzaj tłoczonego medium czyli w jakich warunkach pracuje uszczelnienie.: woda, ścieki czy medium jest czyste czy zanieczyszczone. Jeśli jest zanieczyszczone to mniej więcej czym (należy opisać). Chodzi tu o identyfikację czy mamy do czynienia z twardymi opiłkami np: piaskiem które mogą wpłynąć na uszkodzenie lub krótko trwałą pracę uszczelnienia.

Przy uszczelnieniach typu OEM musimy posiadać jedynie zdjęcie i wymiar wałka no i podanie tłoczonego medium czyli podstawowe parametry wraz z temperaturą.
