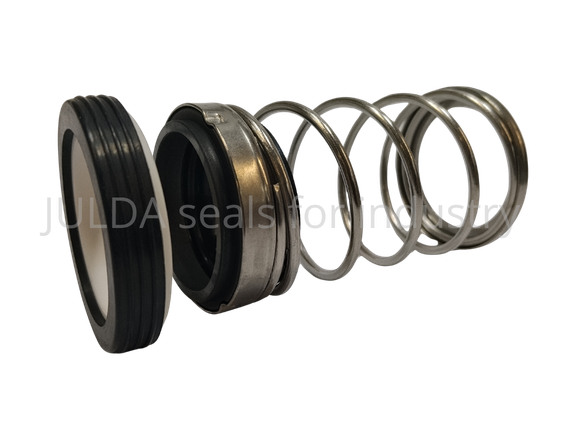

Uszczelnienie mechaniczne typ J24
Uszczelnienie mechaniczne JULDA J24 to nowoczesna konstrukcja z elastomerową przeponą (membraną) i sprężyną równoległą, zaprojektowana zgodnie z normami DIN 24960 / EN 12756 L1K.
Model kompensuje niewielkie niewspółosiowości wału oraz drgania powstające podczas pracy pompy. Dzięki temu układ zachowuje szczelność i zapewnia równomierny docisk powierzchni ciernych.
Samonastawna głowica dopasowuje swoje położenie do wału, co ułatwia montaż i zmniejsza ryzyko błędów instalacyjnych. Ponadto, gumowa przepona obejmuje wał na całym obwodzie, zapewniając pewny napęd pierścienia czołowego i eliminując poślizg podczas pracy.
Model J24 jest dwukierunkowy (bi‑directional), dlatego może pracować niezależnie od kierunku obrotu pompy. W rezultacie sprężyna utrzymuje stały docisk, a uszczelnienie zapewnia jednakową szczelność w obu kierunkach pracy.
Zastosowanie typu J24
Uszczelnienie JULDA J24 przeznaczone jest do pracy w instalacjach przemysłowych, gdzie występują niewielkie przesunięcia osiowe i drgania wału.
Dzięki swojej elastycznej budowie model skutecznie utrzymuje szczelność w zastosowaniach wymagających i przy zmiennych parametrach medium.
Typowe obszary zastosowań obejmują:
- pompy wodne, przemysłowe i cyrkulacyjne,
- układy chemiczne i procesowe,
- systemy chłodzenia, smarowania i oczyszczania,
- urządzenia do obróbki cieczy o niskiej lepkości.
Co więcej, J24 sprawdza się zarówno w pracy z mediami czystymi, jak i umiarkowanie zanieczyszczonymi. W rezultacie jego eksploatacja jest stabilna, a okres międzyobsługowy znacząco się wydłuża.
Zalety konstrukcji typu J24
Uszczelnienie J24 składa się z trzech podstawowych podzespołów:
- korpusu z przeponą elastomerową,
- równoległej sprężyny napędowej,
- oraz zespołu elementów ciernych – pierścienia obrotowego i stacjonarnego.
Napęd przekazywany jest przez gumowy mieszek, który przylega do wału i przenosi moment obrotowy bezpośrednio na głowicę uszczelnienia.
Dzięki takiemu rozwiązaniu powierzchnia wału nie ulega zarysowaniu, a ryzyko mikropoślizgu pozostaje minimalne.
Pierścień stacjonarny typu boot‑mounted ma największą możliwą powierzchnię kontaktu z gniazdem, co poprawia całkowitą szczelność systemu.
Na końcu sprężyny umieszczono płytkę oporową, która opiera się o stopień wału lub pierścień osadczy. Element można zdemontować, jeśli nie jest potrzebny, co ułatwia integrację z różnymi typami konstrukcji pomp.
Konstrukcja jest zgodna wymiarowo ze standardami L1K i pasuje do większości europejskich obudów uszczelnień.
Materiały wykonania (standardowe konfiguracje)
Element | Materiał podstawowy | Dostępne warianty opcjonalne |
|---|---|---|
Powierzchnia obrotowa | Węgiel (Carbon C) | Węglik krzemu (SiC), stal kwasoodporna |
Powierzchnia stacjonarna | Ceramika V | Węglik krzemu S, węglik H (TC) |
Elastomer (przepona, O‑ring) | NBR, EPDM, FKM (Viton®) | PTFE lub inne specjalistyczne elastomery |
Sprężyna | Stal nierdzewna AISI 304 | Stal AISI 316 lub stop specjalny |
Dlaczego warto wybrać JULDA J24
- Dzięki zrównoważonej budowie uszczelnienie umożliwia równomierne rozłożenie siły docisku i dłuższą żywotność.
- Ponadto, zastosowanie przepony gumowej eliminuje konieczność klejenia lub dodatkowego uszczelniania wału.
- Co więcej, zgodność z wymiarami L1K pozwala łatwo zastępować inne typy bez zmian gniazda.
- W rezultacie, J24 stanowi rozwiązanie, które łączy elastyczność i niezawodność z prostotą montażu.
